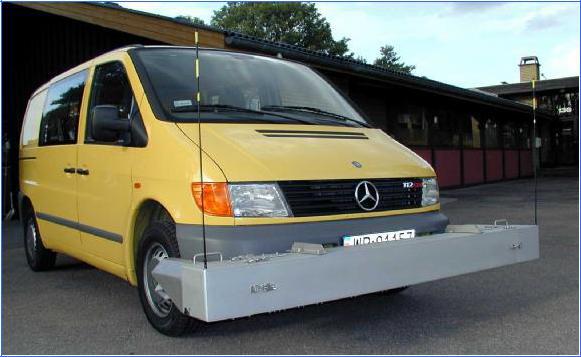

Dynatest 5051 MKIII 型激光斷面測試系統

　　主要用途：檢測路面平整度、車轍、紋理、縱坡、橫坡、曲率及表面病害，評價行車舒適性（PCI）
　　主要特點：
　　應用先進的 Selcom 激光傳感器，其技術性能符合并超過了 ASTM D950 關于 I 級（高級） 斷面儀的要求；
　　獨特的集成化信息處理技術（信息處理系統只有一塊集成板），大大增強了檢測系統的可靠性
　　功能齊全的實時處理軟件系統，實時處理并顯示測點位置、車速、縱向斷面（左輪、右輪）、IRI（左輪、右輪）、橫 向斷面、車轍深度（左輪、右輪）、縱向坡度、橫向坡度、水平曲率及紋理等。
　　在中國建有標準零配件庫，隨時提供各種零配件。
　　主要技術指標：
　　傳感器個數 激光傳感器：  1～21 個
　　加速度傳感器： 1～3 個
　　激光傳感器（斷面測試） 采樣頻率： 16kHz 分辨率： 0.01mm
　　測量范圍： 200mm
　　激光傳感器（紋理測試） 采樣頻率： 32kHz(或 64kHz)  測量范圍： 180mm
　　帶寬：10kHz(或 20kHz) 噪聲： 0.07mm(或 0.01mm)
　　加速度傳感器 頻率范圍： 0～300Hz 精度： ±1%
　　最大誤差： ±0.003g 測量范圍： ±2.5g
　　慣性參照系統（IMS） 高精度陀螺儀：3 個
　　橫坡 測試范圍： ±45°(從水平面計) 分辨率： 0.1°
　　縱坡 測試范圍： ±45°(從水平面計) 分辨率： 0.1°
　　曲度（最大轉彎速率±100°/S） 測試范圍： ±150°  分辨率： 0.1°
　　 采樣間隔<2mm
　　 縱向斷面報告間隔 0.025m～1000m
　　 IRI 報告間隔 10m～1000m
　　 車轍報告間隔 1m～1000m
　　 縱向斷面的濾波波長 最大可達 150m
　　 DMI 精度：±0.02%
　　 系統測試速度 最大可達 110km/h
　　 世界銀行定級 1 級（高級）
　　 國際平整度指數的重復率 誤差小于 5%（或 0.1m/1km）
　　 輸出數據 實時顯示和存儲 IRI、紋理指數、縱向斷面、橫向斷面、車轍深度、縱向坡度、橫向坡度、轉彎速率（ASCⅡ碼文件）
　　 傳感器架底部到路面凈距 ≥280mm
